Cách lắp đặt khớp nối và đặc điểm loại hai vòng kẹp
Bài viết trình bày chi tiết cấu tạo và quy trình lắp đặt khớp nối kiểu vòng kẹp trong công nghiệp. Thiết bị này đảm bảo kết nối ống chắc chắn, không cần hàn và chịu áp lực cao, phù hợp với các hệ thống đường ống trong nhà máy sản xuất hiện đại.
Khớp nối là thiết bị quan trọng giúp đảm bảo tính kín và an toàn cho hệ thống ống trong công nghiệp. Việc lựa chọn và sử dụng đúng loại khớp nối sẽ giúp nâng cao hiệu quả kết nối, tiết kiệm thời gian và chi phí bảo trì.
Giới thiệu về khớp nối kiểu vòng kẹp
- Cấu tạo: Khớp nối thẳng kiểu vòng kẹp (còn gọi là đầu nối ống kiểu kẹp) có cấu trúc hai đầu đều là vòng kẹp, kết nối với ống thép không cần hàn.
- Đặc điểm: Kết nối chắc chắn, khả năng chịu áp cao, độ kín khít và khả năng lặp lại tốt, dễ lắp đặt và bảo trì, vận hành an toàn và đáng tin cậy.
- Nguyên lý hoạt động: Ống thép được đưa vào bên trong vòng kẹp. Khi siết đai ốc, vòng kẹp sẽ bị ép vào và cắt nhẹ vào ống, tạo thành kết nối kín.
- Áp suất danh nghĩa: 2.5–16 MPa
- Nhiệt độ làm việc: ≤150°C
- Kích thước thông số:
- Phía có ren: 1/8″, 1/4″, 3/8″, 1/2″, 3/4″, 1″
- Phía vòng kẹp: Ф6, Ф8, Ф10, Ф12, Ф14, Ф16, Ф18, Ф20, Ф22
- Môi chất áp dụng: Nước, dầu, khí và một số chất lỏng có tính ăn mòn nhẹ.
- Vật liệu chế tạo: Thép cacbon 20#, thép không gỉ 1Cr18Ni9Ti, 304, 316, 316L.
- Loại ống sử dụng: Ống thép liền không mối hàn có độ chính xác thông thường, đường kính ngoài từ Ф6 đến Ф22.m Loại ren dùng: ZG, R, G, PT, NPT…
- Ứng dụng: Khớp nối kiểu vòng kẹp được sử dụng rộng rãi trong các ngành: lọc dầu, hóa chất, dầu khí, khí tự nhiên, thực phẩm, dược phẩm, đo lường và điều khiển.

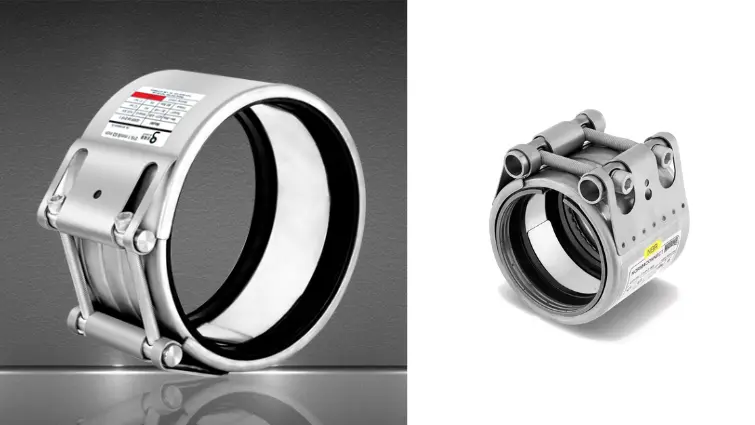

Hình 1. Khớp nối kiểu vòng kẹp
Hướng dẫn lắp đặt khớp nối kiểu vòng kẹp
- Cắt ống thép không mối hàn theo chiều dài phù hợp, làm sạch ba via ở đầu ống. Mặt cắt phải vuông góc với trục ống, sai lệch không vượt quá 0.5°. Nếu cần uốn cong, đoạn thẳng từ đầu ống đến điểm cong phải dài gấp ba lần chiều dài đai ốc.
- Lắp đai ốc và vòng kẹp lên ống. Lưu ý đúng chiều lắp, tránh lắp ngược.
- Bôi trơn phần ren của khớp nối, cắm ống sát đáy thân nối, vặn đai ốc bằng tay đến khi khít.
- Siết đai ốc đến khi cảm nhận lực tăng (điểm áp lực), sau đó tiếp tục siết thêm 1/2 vòng.
- Tháo khớp nối lắp tạm để kiểm tra: cạnh vòng kẹp phải cắt đều và tạo vết rõ trên ống, vòng kẹp có thể xoay nhưng không được dịch chuyển trục.
- Khi lắp chính thức, bôi trơn ren, siết đai ốc đến điểm áp lực, rồi siết thêm 1/2 vòng để hoàn tất.
Tìm hiểu về đầu nối hai vòng kẹp
Đầu nối thẳng kiểu hai vòng kẹp là loại thiết bị kết nối chuẩn quốc gia, được sử dụng phổ biến trong các hệ thống ống chịu áp và chống rung. Loại khớp nối kiểu vòng kẹp này giúp liên kết nhanh các ống thép mà không cần hàn, phù hợp cho cả môi trường ăn mòn và không ăn mòn.
- Cấu tạo: Gồm ba phần: thân nối, hai vòng kẹp và đai ốc. Khi siết đai ốc, vòng kẹp ép vào mặt côn thân nối, cắt đều vào ống và tạo ra kết nối kín.
- Ưu điểm:
- Không cần hàn, hạn chế rủi ro cháy nổ
- An toàn khi thao tác ở vị trí trên cao
- Dễ lắp đặt và bảo trì
- Độ kín khít cao, khả năng tái sử dụng tốt
- Nguyên lý hoạt động: Tương tự các dòng khớp nối thông thường, nhưng sử dụng hai vòng kẹp để tăng độ ổn định. Đây là loại đầu nối lý tưởng cho hệ thống tự động hóa trong công nghiệp dầu khí, thực phẩm, hóa chất và dược phẩm.
- Môi chất sử dụng: Dầu, khí, nước và các chất lỏng có tính ăn mòn.
Kết luận
Việc sử dụng khớp nối đúng cách không chỉ giúp tăng hiệu quả kết nối đường ống mà còn đảm bảo an toàn vận hành. Người dùng nên hiểu rõ cấu tạo và nguyên lý hoạt động của từng loại khớp nối kiểu vòng kẹp để lắp đặt chính xác, hạn chế rò rỉ và hư hỏng. Trong các hệ thống đường ống hiện đại, khớp nối vẫn luôn đóng vai trò thiết yếu nhờ tính linh hoạt và độ tin cậy cao.
