Cách nối đất cho cảm biến thủy tĩnh

Cảm biến thủy tĩnh là thiết bị phổ biến trong các ứng dụng đo mức chất lỏng ngoài trời như hồ chứa, bồn công nghiệp hoặc sông suối. Tuy nhiên, nếu nối đất cho cảm biến mức không đúng cách, thiết bị dễ gặp hỏng hóc sớm và mất khả năng đo chính xác. Bài viết này sẽ giúp doanh nghiệp hiểu rõ những lỗi thường gặp và hướng dẫn cách nối đất đúng kỹ thuật để bảo vệ cảm biến thủy tĩnh.

Rủi ro ăn mòn và hư hỏng do nối đất sai cách

Cảm biến mức nước khi lắp đặt ngoài trời thường phải đối mặt với các xung điện từ do sét đánh hoặc tĩnh điện. Dây dẫn kết nối dễ dẫn truyền năng lượng về cảm biến và gây quá tải mạch, dẫn đến cháy linh kiện. Ngoài ra, môi chất có thể tích điện như tụ điện, khiến nguy cơ phát sinh xung cao áp tăng lên đáng kể. Để tránh những hỏng hóc âm thầm và khó phát hiện, cần đảm bảo tiếp địa đúng chuẩn trong mọi điều kiện vận hành.

Ngay cả khi điện áp không gây cháy mạch, sự chênh lệch điện thế vẫn có thể gây hiện tượng điện phân lâu dài. Phần vỏ kim loại của cảm biến thủy tĩnh bị ăn mòn và hình thành vết rỗ, dẫn đến thủng màng ngăn hoặc rò rỉ. Hiện tượng này thường bị nhầm với ăn mòn hóa học nhưng thực chất là do mất cân bằng điện thế với chất lỏng. Thiết bị không được nối đất cho cảm biến mức đúng kỹ thuật sẽ trở thành cực dương và bị phá hủy dần theo thời gian.

Giải pháp nối đất đúng kỹ thuật cho cảm biến ngoài trời

Trong môi trường có bồn chứa kim loại hoặc nhựa, các phần kim loại riêng biệt phải được nối vào điểm tiếp địa chung có trở kháng < 100 ohm. Khi sử dụng cảm biến thủy tĩnh trên tàu biển, mọi hệ thống nối đất phải liên kết về điểm đất chính của tàu để ổn định điện thế. Trong hồ chứa tự nhiên hoặc đập nhân tạo, cần đầu tư thêm hệ thống tiếp địa phù hợp để bảo vệ thiết bị đo mức. Trong bối cảnh môi trường ngoài trời dễ bị ảnh hưởng bởi thời tiết và sét đánh, việc bảo vệ cảm biến cần được ưu tiên hàng đầu.

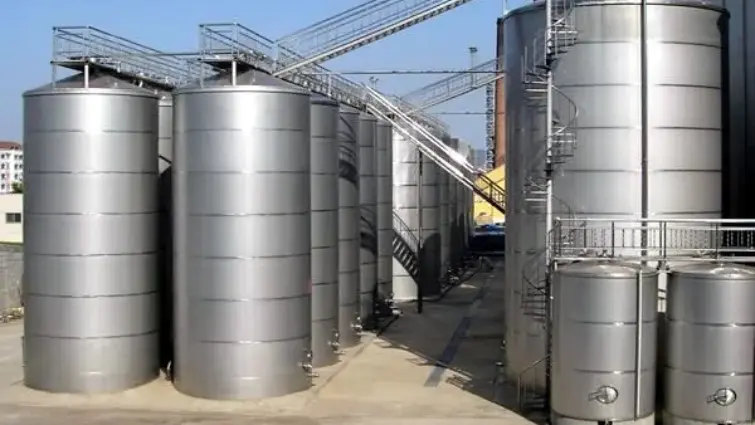

Hình 1. Môi trường có bồn chứa kim loại

Tại công trường nền đá hoặc vị trí đặc biệt, các cọc đồng đơn lẻ thường không đủ giảm trở kháng tiếp địa. Khi đó, giải pháp hiệu quả là chôn lưới tiếp địa bằng đồng bên dưới mặt đất để tăng diện tích tiếp xúc. Việc nối đất cho cảm biến mức cần được thực hiện chuẩn xác và có kế hoạch từ giai đoạn thiết kế hệ thống. Thiếu kết nối tiếp địa đúng chuẩn sẽ khiến cảm biến mức nước mất ổn định, sai lệch tín hiệu hoặc hư hỏng bất ngờ.

Kết luận

Việc đầu tư vào hệ thống nối đất cho cảm biến mức không chỉ giúp kéo dài tuổi thọ thiết bị mà còn đảm bảo tính liên tục trong quá trình vận hành. Ngoài ra, doanh nghiệp nên kiểm tra định kỳ hệ thống đo mức để sớm phát hiện các dấu hiệu ăn mòn điện phân. Sự chủ động trong kỹ thuật tiếp địa sẽ giúp doanh nghiệp tránh gián đoạn và giảm thiểu chi phí sửa chữa thiết bị về sau.
