Giũa kim loại – Cấu tạo và phân loại chi tiết

Bài viết giới thiệu cấu tạo, phân loại và cách lựa chọn giũa kim loại phù hợp. Nội dung giúp doanh nghiệp chọn đúng dụng cụ giũa cho từng nhu cầu gia công. Thông tin dễ hiểu, ứng dụng tốt trong sản xuất công nghiệp.
Giũa kim loại - Cấu tạo và phân loại chi tiết

Giũa kim loại là một trong những dụng cụ không thể thiếu trong gia công cơ khí chính xác. Công cụ này giúp loại bỏ kim loại thừa, tạo hình và làm mịn bề mặt chi tiết. Việc lựa chọn đúng loại giũa kim loại sẽ giúp quá trình gia công đạt hiệu quả cao.

Khái niệm về mài giũa và cấu tạo của giũa

Khái niệm

Mài giũa là thao tác dùng giũa để loại bỏ phần kim loại thừa trên bề mặt chi tiết, giúp chi tiết đạt kích thước, hình dạng và độ nhám bề mặt theo yêu cầu bản vẽ. Phương pháp này có phạm vi ứng dụng rộng, có thể gia công bề mặt ngoài, lỗ trong, rãnh và các bề mặt có hình dạng phức tạp.

Giũa kim loại là công cụ chính dùng để mài giũa, thường được chế tạo từ thép dụng cụ cacbon T12 hoặc T13, qua xử lý nhiệt tôi cứng, phần cắt đạt độ cứng trên 62HRC. Người thợ cơ khí cần hiểu rõ cách sử dụng dụng cụ giũa để đảm bảo chất lượng gia công.’

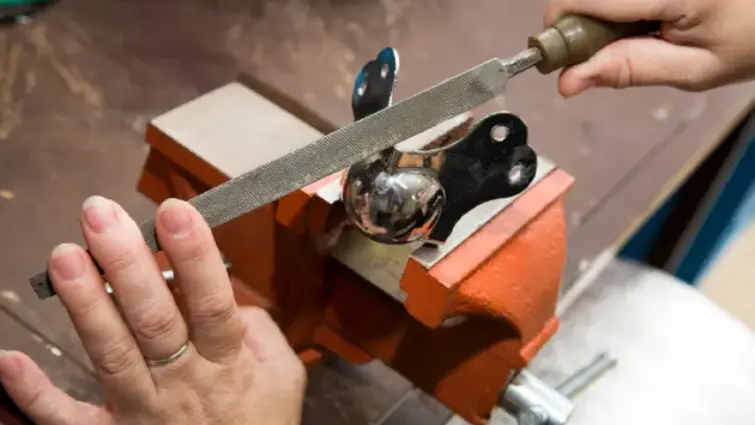

Hình 1. Giũa kim loại

Hình 1. Giũa kim loại

Để hiểu rõ hơn về cấu tạo của giũa kim loại, hãy cùng tìm hiểu trong phần tiếp theo.

Cấu tạo của giũa

Giũa chủ yếu gồm hai phần: thân giũa và cán giũa. Bề mặt giũa là mặt làm việc chính. Trên bề mặt có nhiều răng giũa, mỗi răng khi cắt hoạt động như một lưỡi đục nhỏ. Các rãnh giũa là hoa văn sắp xếp theo quy luật của răng giũa. Có hai loại rãnh: rãnh đơn và rãnh kép. Rãnh đơn có răng theo một hướng, thích hợp mài vật liệu mềm như nhôm, đồng. Rãnh kép có răng theo hai hướng, trong đó rãnh nông gọi là Rãnh phụ, rãnh sâu gọi là Rãnh chính, thích hợp mài vật liệu cứng.

Sau khi nắm vững cấu tạo, việc phân loại giũa kim loại là bước tiếp theo rất quan trọng.

Phân loại giũa kim loại

Giũa thông dụng

Phân loại theo tiết diện gồm năm loại: giũa phẳng, giũa nửa tròn, giũa vuông, giũa tam giác và giũa tròn. Việc nắm rõ phân loại giũa kim loại sẽ giúp thợ cơ khí lựa chọn được loại phù hợp với từng chi tiết cần gia công.

  • Giũa phẳng: dùng để mài bề mặt phẳng, bề mặt cong ngoài.
  • Giũa vuông: dùng để mài rãnh, lỗ vuông.
  • Giũa tam giác: dùng để mài rãnh tam giác, góc trong lớn hơn 60 độ.
  • Giũa nửa tròn: dùng để mài bề mặt cong trong, lỗ tròn lớn.
  • Giũa tròn: dùng để mài lỗ tròn, lỗ có bán kính nhỏ.

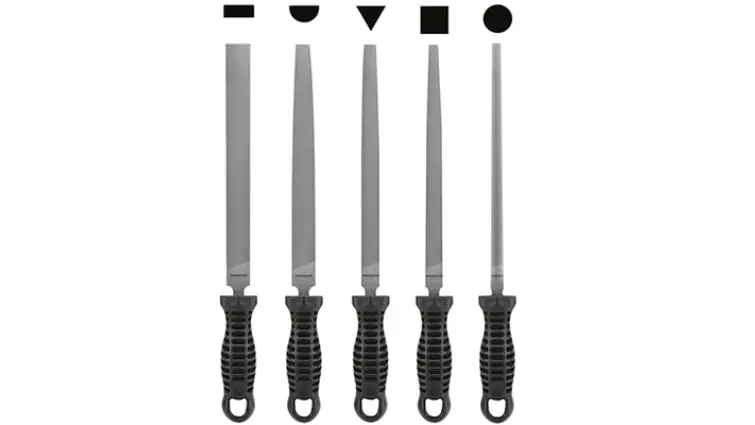

Hình 2. Các loại giũa phân loại theo tiết diện

Hình 2. Các loại giũa phân loại theo tiết diện

Hãy tiếp tục khám phá các loại giũa chuyên dụng giúp mở rộng khả năng gia công cơ khí.

Giũa định hình (giũa đa năng)

Chủ yếu dùng để gia công tinh và chỉnh sửa các vị trí nhỏ khó gia công bằng máy. Một bộ gồm nhiều giũa có các tiết diện khác nhau. Những dụng cụ giũa này rất hữu ích khi cần xử lý các bề mặt phức tạp.

Giũa chuyên dụng

Dùng để gia công các bề mặt đặc biệt trên chi tiết. Có loại thẳng và loại cong, với nhiều hình dạng tiết diện khác nhau. Việc lựa chọn giũa đúng loại dựa vào phân loại giũa kim loại là yếu tố quan trọng để đạt kết quả gia công như mong muốn.

Tiếp theo, chúng ta sẽ tìm hiểu về các quy cách giúp lựa chọn giũa kim loại chính xác hơn.

Quy cách và lựa chọn giũa kim loại

Quy cách của giũa kim loại gồm hai loại:

  • Quy cách kích thước:
    • Giũa vuông: theo kích thước cạnh vuông.
    • Giũa tròn: theo đường kính.
    • Các loại khác: theo chiều dài thân giũa, thông dụng có các kích thước từ 100 mm đến 400 mm.
  • Quy cách độ mịn của rãnh:
    • Được xác định bằng số lượng rãnh chính trên mỗi 10 mm chiều dài trục.
    • Rãnh chính là răng thực hiện chức năng cắt chính.
    • Rãnh ở hướng còn lại đóng vai trò phụ trợ, gọi là Rãnh phụ.

Việc hiểu rõ các quy cách này giúp người dùng lựa chọn dụng cụ giũa và phân loại giũa kim loại phù hợp với yêu cầu gia công cụ thể.

Kết luận

Việc lựa chọn đúng loại giũa kim loại giúp nâng cao hiệu quả gia công và đảm bảo độ chính xác cho sản phẩm. Hiện nay, các loại dụng cụ giũa trên thị trường rất phong phú, đáp ứng đa dạng nhu cầu của ngành cơ khí. Nắm rõ cách phân loại giũa kim loại sẽ giúp doanh nghiệp và thợ cơ khí tối ưu quy trình sản xuất.

Nguồn: Theo ZKH
