Bộ ngắt mạch RCBO và RCCB: Sự khác biệt quan trọng bạn cần biết
Bộ ngắt mạch RCBO và RCCB là những thiết bị bảo vệ điện quan trọng, đảm bảo an toàn cho con người và thiết bị trong các hệ thống điện. Việc lựa chọn giữa RCBO và RCCB không chỉ dựa trên chức năng mà còn phải xem xét yếu tố chi phí và ứng dụng thực tế.
Bộ ngắt mạch là thiết bị bảo vệ điện không thể thiếu trong các hệ thống điện hiện đại. Trong số các thiết bị bảo vệ, RCBO và RCCB là hai lựa chọn phổ biến. Tuy nhiên, sự khác biệt giữa chúng vẫn còn mơ hồ đối với nhiều người. Do đó, bài viết này sẽ làm rõ sự khác biệt giữa RCBO và RCCB để bạn có thể chọn được thiết bị phù hợp với nhu cầu của mình.
Bộ ngắt mạch RCCB là gì?
RCCB (Residual Current Circuit Breaker) là một thiết bị bảo vệ an toàn điện, có khả năng phát hiện và ngắt mạch điện trong trường hợp có dòng rò rỉ. Thiết bị này ngắt mạch để bảo vệ thiết bị khỏi cháy nổ và con người khỏi bị điện giật. RCCB được sử dụng rộng rãi để bảo vệ hệ thống điện khỏi các sự cố rò điện.
Nguyên lý hoạt động của bộ ngắt mạch RCCB
Nguyên lý hoạt động của bộ ngắt mạch RCCB dựa trên định lý dòng điện Kirchhoff. Định lý này cho rằng tổng dòng điện đi vào một điểm giao nhau phải bằng tổng dòng điện đi ra khỏi điểm đó. Trong điều kiện bình thường, dòng điện qua dây pha và dây trung tính phải bằng nhau và đối xứng. Tuy nhiên, khi xảy ra sự cố, dòng điện sẽ không còn cân bằng và RCCB sẽ nhanh chóng phát hiện sự bất thường.
Khi có sự chênh lệch giữa dòng điện pha và trung tính, ví dụ khi một người chạm vào dây pha, RCCB sẽ ngắt mạch ngay lập tức để tránh gây nguy hiểm cho người và thiết bị.
Chức năng chính của RCCB
Chức năng chính của bộ ngắt mạch RCCB là cung cấp bảo vệ chống sự cố rò điện. RCCB liên tục giám sát sự chênh lệch giữa dòng điện pha và trung tính. Khi dòng điện dư vượt quá giới hạn an toàn, RCCB sẽ ngắt mạch để bảo vệ hệ thống điện và con người khỏi các sự cố điện giật nguy hiểm. Đây là một tính năng quan trọng trong việc đảm bảo an toàn điện cho các công trình, nhà máy và thiết bị điện.
Các loại RCCB
RCCB có các loại khác nhau dựa trên các tính năng thiết kế và khả năng cụ thể. Các loại RCCB chủ yếu được phân loại theo số cực (2 cực và 4 cực) và đặc tính của đường cong ngắt (AC, A, B, F). Dưới đây là một số loại RCCB phổ biến:
- 2 cực: Dùng cho mạch đơn pha và kết nối một dây pha và một dây trung tính.
- 4 cực: Dùng cho mạch ba pha và kết nối ba dây pha và một dây trung tính.
- Loại AC: Chỉ đáp ứng dòng điện xoay chiều (AC).
- Loại A: Đáp ứng cả dòng điện xoay chiều (AC) và dòng điện một chiều xung.
- Loại F: Đáp ứng cả AC, AC tần số cao và DC xung.
- Loại B: Đáp ứng AC, AC tần số cao, DC xung và DC mượt.
Các loại bộ ngắt mạch RCCB này có thể được sử dụng trong nhiều ứng dụng khác nhau như gia đình, thương mại, công nghiệp, …

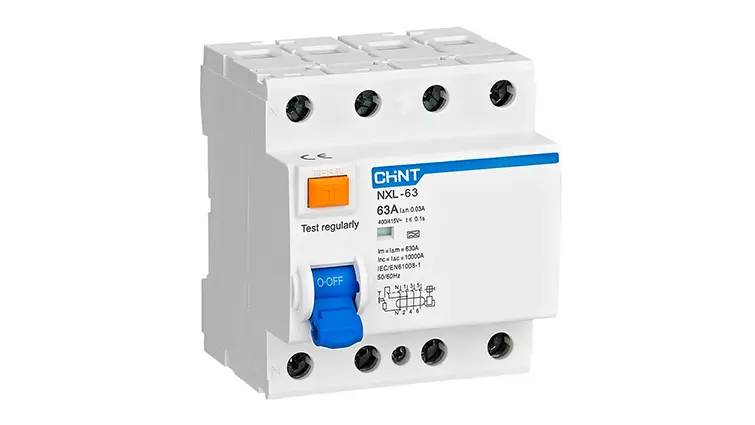

Hình 1. Bộ ngắt mạch RCCB (Residual Current Circuit Breaker)
Bộ ngắt mạch RCBO là gì?
RCBO là viết tắt của Residual Current-operated Circuit Breaker, tức là bộ ngắt mạch hoạt động với dòng điện dư hoặc bộ ngắt mạch có bảo vệ quá dòng. Trong bối cảnh so sánh RCBO vs RCCB, RCBO cung cấp bảo vệ bổ sung chống lại quá tải và ngắn mạch. Điều này làm cho RCBO trở thành lựa chọn bảo vệ toàn diện hơn.
Nguyên lý hoạt động của RCBO
Nguyên lý hoạt động của RCBO đối với sự cố rò điện cũng dựa trên nguyên lý Kirchhoff, tức là dòng điện vào và ra phải bằng nhau. Do đó, RCBO giám sát sự chênh lệch giữa dòng điện pha và trung tính, và ngắt mạch nếu sự chênh lệch vượt quá ngưỡng an toàn.
Tương tự như các MCB (MCCB), nguyên lý hoạt động của RCBO đối với quá dòng dựa trên cảm ứng điện từ và việc sử dụng dải bimetal. Trong trường hợp ngắn mạch, cuộn cảm điện từ trong RCBO phản ứng nhanh chóng và ngắt mạch, đảm bảo bảo vệ an toàn cho hệ thống.
Chức năng chính của bộ ngắt mạch RCBO
RCBO có ba chức năng chính:
Bảo vệ khỏi dòng điện rò.
Bảo vệ khỏi quá dòng do quá tải.
Bảo vệ khỏi dòng điện ngắn mạch.
RCBO giúp bảo vệ mạch điện trong gia đình và công nghiệp khỏi nhiều loại lỗi điện khác nhau, đồng thời nâng cao độ an toàn cho các thiết bị điện.
Hình 2. Bộ ngắt mạch RCBO (Residual Current-operated Circuit Breaker)
RCBO và RCCB: Sự khác biệt chính
Nhìn vào các yếu tố cơ bản của RCBO và RCCB, rõ ràng RCBO cung cấp nhiều chức năng bảo vệ hơn so với RCCB. RCBO bảo vệ khỏi sự cố dòng điện rò và quá dòng, trong khi RCCB chỉ bảo vệ khỏi rò điện.
Ngoài ra, RCBO có chi phí ban đầu cao hơn so với RCCB. Do đó, nhiều người thường kết nối RCCB với MCB để có sự bảo vệ giống như RCBO.
Bộ ngắt mạch (RCBO và RCCB) là những thiết bị bảo vệ điện quan trọng, đảm bảo an toàn cho con người và thiết bị trong các hệ thống điện. Việc lựa chọn giữa RCBO và RCCB không chỉ dựa trên chức năng mà còn phải xem xét yếu tố chi phí và ứng dụng thực tế. Mặc dù RCBO cung cấp sự bảo vệ toàn diện, nhưng trong nhiều trường hợp, RCCB cũng có thể đáp ứng đầy đủ các yêu cầu bảo vệ cơ bản.
